技術**域

Technology * * Domain

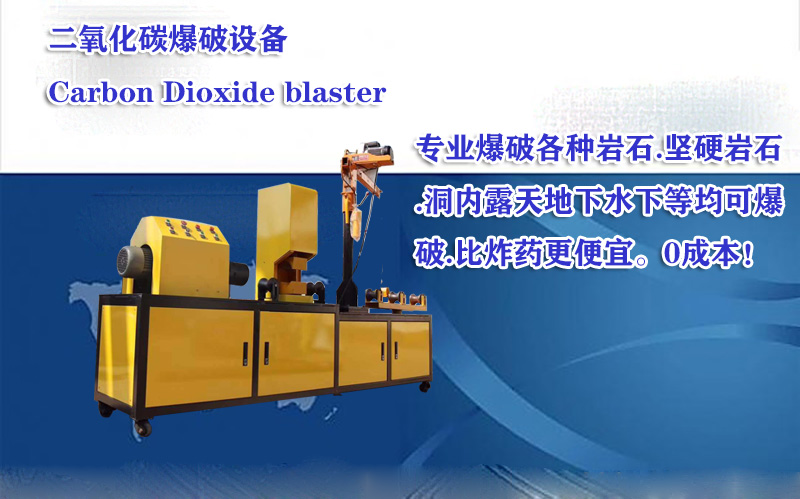

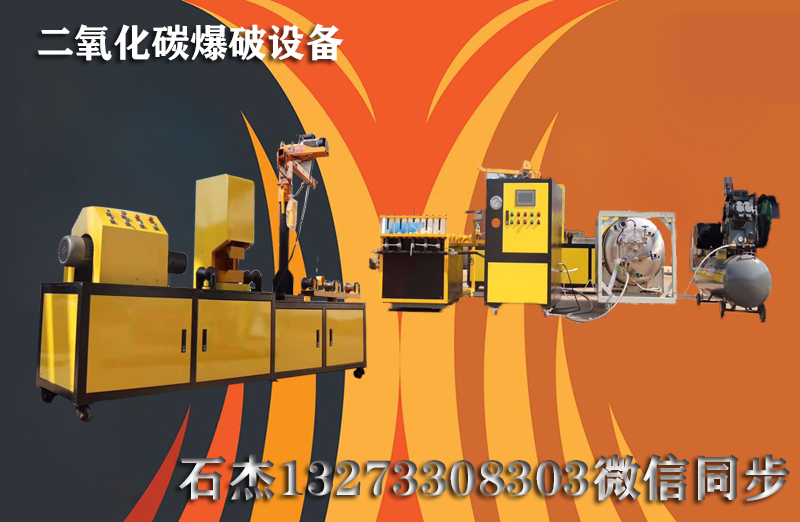

本實用新型屬于爆破設備技術**域，具體涉及一種能夠?qū)Χ趸贾铝哑鬟M(jìn)行充裝液態二氧化碳的充裝機。The utility model belongs to the technical field of blasting equipment, in particular to a charging machine capable of filling liquid carbon dioxide into a carbon dioxide cracking device.

背景技術  Background technique

目前，隨著幗家對礦山和采石工場的安權和環保要求越來越高，對報榨物品監管 越來越嚴。由于二氧化碳致裂器在使用中的灌裝只需要1-3分鐘，而且從企爆至結束整個過 程只需0.4秒，其漲力破碎可達2500T，可有效漲裂中，距凌空面1.2m范圍內，巖石硬度＞普 氏12度的巖層，漲裂縫隙可達50mm，而且其中的爆破筒可安權重復使用，所以其技術推廣使 用提至日前議程。由于其技術專業化水平較高，對現場使用時的安權、人員配置有一定的要 求，故以往的使用過程中存在致裂器的元部件補給不及時，回收維護不到位，充裝檢測困難 等缺點，嚴重影響工作效率，從而制約了二氧化碳開采技術的推廣使用、造成安權隱患。

 At present, with the women's mining and quarrying factories of the safety and environmental protection requirements are getting higher and higher, the newspaper squeeze goods supervision, more and more stringent. Because the filling time of the carbon dioxide cracker in use is only 1-3 minutes, and the whole process from the explosion to the end takes only 0.4 seconds, its swelling force can be broken up to 2500 T, and it can be effectively swollen and cracked within 1.2 m of the transiting surface, rock hardness > 12 degrees of Pulsar Rock, swelling cracks up to 50 mm, and one of the blasting cylinder can be safe and re-use, so its technology promotion, use is on the agenda. Due to its high level of technical specialization, there are certain requirements on the safety right and personnel configuration when it is used in the field, therefore, in the past, there were problems in the use of the components of the cracking device such as untimely replenishment, inadequate recovery and maintenance, and difficulties in filling and testing, and so on shortcoming, has affected the work efficiency seriously, thus has restricted the carbon dioxide extraction technology promotion use, has caused the security right hidden danger.

為了保證爆列效果，要求爆列管中充裝的是液體二氧化碳，而且液態二氧化碳所 占有的體積不小于97%。這樣的前提下。充裝二氧化碳必須是在常壓、低溫（-37℃）或常溫 （25℃）、高壓25MPa以上完成。一種二 氧化碳致裂器集成移動工作站及充裝、檢修方法，其所公開的充裝機構包括依次連接的空 壓機、輸氣管、氣動增壓泵、輸液管、快速接頭，氣動增壓泵通過進出液管與儲液罐連接；由 于采用空壓機提供動力并通過氣動增壓泵向二氧化碳致裂器內充裝液態二氧化碳使得充 裝時壓力不夠?qū)е露趸贾铝哑鲀?nèi)沒有足量的液態二氧化碳，將會大影響爆破效果。

發明內容

本實用新型要解決的技術問題是提供一種二氧化碳致裂器充裝機，通過液壓油缸 提供動力、并專門設計了泵體和柱塞，能夠向二氧化碳致裂器內充裝足量的液態二氧化碳， 保證爆破效果。

為解決上述技術問題，本實用新型采用的技術方案是：一種二氧化碳致裂器充裝 機，包括充裝機架、設置在充裝機架上的致裂器固定組件、液態二氧化碳充裝組件及配套的 管路組件和控制箱，關鍵在于：所述液態二氧化碳充裝組件包括具有進液口和出液口的泵 體、進液?jiǎn)蜗蜷y、出液?jiǎn)蜗蜷y、位于泵體內的柱塞、活塞桿伸入泵體內并與柱塞相連的液壓 油缸，沿所述柱塞軸向設有貫穿柱塞的中空腔，所述進液?jiǎn)蜗蜷y設于中空腔內，所述出液?jiǎn)?/span> 向閥固定于出液口，沿柱塞徑向設有與中空腔相通的中間進液口。

本實用新型的有益技術效果是：1、通過采用液壓驅動的方式帶動柱塞往復運動， 實現對二氧化碳致裂器充裝液態二氧化碳，能夠?yàn)橹铝哑鞒溲b足量液態二氧化碳，保證爆 破效果；2、泵體內設有低壓儲液部分和高壓儲液部分，低壓儲液部分保證泵體的工作溫度 并與環形氣體收集腔連通，通過泄氣閥及時排出氣化的液態二氧化碳，高壓儲液部分在液 壓油缸的驅動下被壓縮進入二氧化碳致裂器；3、二氧化碳致裂器一端通過壓緊組件與充液 接頭壓緊、另一端通過支撐組件實現浮動支撐，整個致裂器固定組件結構簡單、便于致裂器 的固定、充液和換裝。

下面結合附對本實用新型進行詳細說明。

附說明

1是本實用新型二氧化碳致裂器充裝機的結構示意；

2是1是右視；

3是本實用新型二氧化碳致裂器充裝機中液態二氧化碳充裝組件的結構示意 ；

4是3中泵體的結構示意；

5是本實用新型二氧化碳致裂器充裝機中致裂器固定組件的支撐組件結構示意 ；

6是本實用新型二氧化碳致裂器充裝機中致裂器固定組件的壓緊組件結構示意 。
