產品詳情
產品品牌：VINTEK/永嘉
封裝形式：SOP8/DFN8
產品年份：新年份產品
元泰原廠直銷，現貨更有優勢！工程服務，技術支持，讓您的生產高枕無憂。
概述

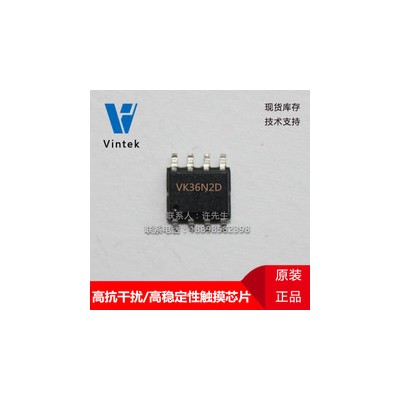

V K 3 6 N 2 D具有2個觸摸按鍵，可用來檢測外部觸摸按鍵上人手的觸摸動作。該芯片具有較高的集成度，僅需極少的外部組件便可實現觸摸按鍵的檢測。提供了2路直接輸出功能。芯片內部采用特殊的集成電路，具有高電源電壓抑制比，可減少按鍵檢測錯誤的發生，此特性保證在不利環境條件的應用中芯片仍具有很高的可靠性。此觸摸芯片具有自動校準功能，低待機電流，抗電壓波動等特性，為各種觸摸按鍵+IO輸出的應用提供了一種簡單而又有效的實現方法。
特性
• 工作電壓：2.2V~5.5V
• 低待機電流10uA/3V
• 低壓重置(LVR)電壓2.0V
• 4S自動校準功能
• 可靠的觸摸按鍵檢測
• 4S無鍵觸摸進入待機模式
• 防呆功能長按10S復位
• 上電0.3S為穩定時間禁止觸摸
• 具備抗電壓波動功能
• 上電時OPT腳選擇輸出高有效還是低有效
專用管腳外接電容(1nF-47nF)調整靈敏度
極少的外圍組件
應用領域
• 移動電源，電子煙等消費類產品
• 臺燈手電筒等LED照明類產品
• 墻壁開關等小家電類產品
• 門禁指紋鎖等安防類產品
聯系人：羅丹
QQ：461366748
聯系電話：18823663425（W.X）
我們的優勢：
1：我司為VINTEK/臺灣元泰半導體股份有限公司/VINKA的獨家授權大中華區代理商，產品渠道正宗，確保原裝正品，大量庫存現貨，客戶批量不懼假貨！
2：公司工程力量雄厚，真誠技術服務支持，搭配原廠服務各種應用產品客戶。
3：好價格源自連接原廠直銷，你有量，我有價，確保原裝的好價格。
VK原廠代理：羅小姐 QQ：461366748 TEL：188 2366 3425
優勢代理元泰VKD常用觸控按鍵IC，簡介如下：
標準觸控IC-電池供電系列
VKD223EB --- 工作電壓/電流：2.0V-5.5V/5uA-3V 感應通道數：1 通訊接口
最長響應時間快速模式60mS，低功耗模式220ms 封裝：SOT23-6
VKD223B --- 工作電壓/電流：2.0V-5.5V/5uA-3V 感應通道數：1 通訊接口
最長響應時間快速模式60mS，低功耗模式220ms 封裝：SOT23-6
VKD233DB --- 工作電壓/電流： 2.4V-5.5V/2.5uA-3V 1感應按鍵 封裝：SOT23-6
通訊接口：直接輸出，鎖存(toggle)輸出 低功耗模式電流2.5uA-3V
VKD233DH ---工作電壓/電流： 2.4V-5.5V/2.5uA-3V 1感應按鍵 封裝：SOT23-6
通訊接口：直接輸出，鎖存(toggle)輸出 有效鍵最長時間檢測16S
VKD233DS --- 工作電壓/電流： 2.4V-5.5V/2.5uA-3V 1感應按鍵 封裝：DFN6（2*2超小封裝）
通訊接口：直接輸出，鎖存(toggle)輸出 低功耗模式電流2.5uA-3V
VKD233DR --- 工作電壓/電流： 2.4V-5.5V/1.5uA-3V 1感應按鍵 封裝：DFN6（2*2超小封裝）
通訊接口：直接輸出，鎖存(toggle)輸出 低功耗模式電流1.5uA-3V
VKD233DG --- 工作電壓/電流： 2.4V-5.5V/2.5uA-3V 1感應按鍵 封裝：DFN6（2*2超小封裝）
通訊接口：直接輸出，鎖存(toggle)輸出 低功耗模式電流2.5uA-3V
VKD233DQ --- 工作電壓/電流： 2.4V-5.5V/5uA-3V 1感應按鍵 封裝：SOT23-6
通訊接口：直接輸出，鎖存(toggle)輸出 低功耗模式電流5uA-3V
VKD233DM --- 工作電壓/電流： 2.4V-5.5V/5uA-3V 1感應按鍵 封裝：SOT23-6 （開漏輸出）
通訊接口：開漏輸出，鎖存(toggle)輸出 低功耗模式電流5uA-3V
VKD232C --- 工作電壓/電流： 2.4V-5.5V/2.5uA-3V 感應通道數：2 封裝：SOT23-6
通訊接口：直接輸出，低電平有效 固定為多鍵輸出模式，內建穩壓電路
(元泰原廠授權 原裝正品保障 工程技術支持 大量現貨庫存)
標準觸控IC-—多鍵觸摸通道系列
VKD104BR --- 工作電壓/電流：2.4V-5.5V/13uA-3V 感應通道數/按鍵數：2
通訊接口：直接輸出, toggle輸出 封裝：SOP-8
VKD104 --- 工作電壓/電流：2.4V-5.5V/13uA-3V 感應通道數/按鍵數：4
通訊接口：直接輸出, 鎖存輸出,開漏輸出 封裝：DICE
VKD104BC --- 工作電壓/電流：2.4V-5.5V/13uA-3V 感應通道數/按鍵數：4
通訊接口：直接輸出,鎖存輸出,開漏輸出 封裝：SOP-16
VKD104SB --- 工作電壓/電流：2.4V-5.5V/13uA-3V 感應通道數/按鍵數：4
通訊接口：直接輸出,鎖存輸出,開漏輸出 封裝：SSOP-16
VKD1016B --- 工作電壓/電流：2.4V-5.5V/20uA-3V 感應通道數/按鍵數：16-8
通訊接口：直接輸出,鎖存輸出,開漏輸出 封裝：SSOP-28
VKD1016L --- 工作電壓/電流：2.4V-5.5V/20uA-3V 感應通道數/按鍵數：16-8
通訊接口：直接輸出,鎖存輸出,開漏輸出 封裝：SSOP-28
(元泰原廠授權 原裝正品保障 工程技術支持 大量現貨庫存)
標準觸控IC——VK36電源供電抗干擾系列
VK3601S --- 工作電壓/電流：2.4V-5.5V/4mA-3.3V 感應通道數：1
通訊接口：1 INPUT/1PWM OUT 封裝：SOP-8
VK3608BM --- 工作電壓/電流：3.1V-5.5V/ 3mA-5V 感應通道數：8
通訊接口：BCD碼直接輸出 封裝：SOP-16
VK3606DM --- 工作電壓/電流：3.1V-5.5V/ 3mA-5V 感應通道數：6
通訊接口：1對1直接輸出 封裝：SOP-16
VK3606OM --- 工作電壓/電流：3.1V-5.5V/ 3mA-5V 感應通道數：6
通訊接口：1對1開漏輸出 封裝：SOP-16
VK3610IM --- 工作電壓/電流：3.1V-5.5V/ 3mA-5V 感應通道數：10
通訊接口：SCL/SDA/INT通訊口 封裝：SOP-16
標準觸控IC——VK37低功耗抗干擾系列
VK3702DM --- 工作電壓/電流：3.1V-5.5V/ 3mA-5V 感應通道數：2
通訊接口：1對1直接輸出 封裝：SOP-8
VK3702OM --- 工作電壓/電流：3.1V-5.5V/ 3mA-5V 感應通道數：2
通訊接口：1對1開漏輸出 封裝：SOP-8
VK3702TM --- 工作電壓/電流：3.1V-5.5V/ 3mA-5V 感應通道數：2
通訊接口：1對1toggle輸出 封裝：SOP-8
VK3706DM --- 工作電壓/電流：3.1V-5.5V/ 3mA-5V 感應通道數：6
通訊接口：1對1直接輸出 封裝：SOP-16
VK3706OM --- 工作電壓/電流：3.1V-5.5V/ 3mA-5V 感應通道數：6
通訊接口：1對1開漏輸出 封裝：SOP-16
VK3708BM --- 工作電壓/電流：3.1V-5.5V/ 3mA-5V 感應通道數：8
通訊接口：BCD碼直接輸出 封裝：SOP-16
VK3710IM --- 工作電壓/電流：3.1V-5.5V/ 3mA-5V 感應通道數：10
通訊接口：SCL/SDA/INT通訊口 封裝：SOP-16
標準觸控IC——VK38帶滑條抗干擾系列
VK3809IP --- 工作電壓/電流：2.5V-5.5V/1.1mA-3V 感應通道數：9
通訊接口：IIC/INT通訊口 封裝：SSOP-16
VK3813IP --- 工作電壓/電流：2.5V-5.5V/1.1mA-3V 感應通道數：13
通訊接口：IIC/INT通訊口 封裝：SSOP-20
VK3816IP --- 工作電壓/電流：2.5V-5.5V/1.1mA-3V 感應通道數：16
通訊接口：IIC/INT通訊口 封裝：SSOP-28
VK3816IP-A --- 工作電壓/電流：2.5V-5.5V/1.1mA-3V 感應通道數：16
通訊接口：IIC/INT通訊口 封裝：SSOP-28
(元泰原廠授權 原裝正品保障 工程技術支持 大量現貨庫存)
MTP觸摸 IC——VK36N系列抗電源輻射及手機干擾
VK3601L --- 工作電壓/電流：2.4V-5.5V/4UA-3V3 感應通道數：1 1對1直接輸出
待機電流小，抗電源及手機干擾，可通過CAP調節靈敏 封裝：SOT23-6
VK36N1D --- 工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：1 1對1直接輸出
觸摸積水仍可操作，抗電源及手機干擾，可通過CAP調節靈敏 封裝：SOT23-6
VK36N2P --- 工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：2 脈沖輸出
觸摸積水仍可操作，抗電源及手機干擾，可通過CAP調節靈敏 封裝：SOT23-6
VK3602XS ---工作電壓/電流：2.4V-5.5V/60UA-3V 感應通道數：2 2對2鎖存輸出
低功耗模式電流8uA-3V，抗電源輻射干擾，寬供電電壓 封裝：SOP8
VK3602K --- 工作電壓/電流：2.4V-5.5V/60UA-3V 感應通道數：2 2對2直接輸出
低功耗模式電流8uA-3V，抗電源輻射干擾，寬供電電壓 封裝：SOP8
VK36N2D --- 工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：2 1對1直接輸出
觸摸積水仍可操作，抗電源及手機干擾，可通過CAP調節靈敏 封裝：SOP8
VK36N3BT ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：3 BCD碼鎖存輸出
觸摸積水仍可操作，抗電源及手機干擾，可通過CAP調節靈敏 封裝：SOP8
VK36N3BD ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：3 BCD碼直接輸出
觸摸積水仍可操作，抗電源及手機干擾，可通過CAP調節靈敏 封裝：SOP8
VK36N3BO ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：3 BCD碼開漏輸出
觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP8/DFN8（超小超薄體積）
VK36N3D --- 工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：3 1對1直接輸出
觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N4B ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：4 BCD輸出
觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N4I---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：4 I2C輸出
觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N5D ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：5 1對1直接輸出
觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N5B ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：5 BCD輸出
觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N5I ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：5 I2C輸出
觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N6D --- 工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：6 1對1直接輸出
觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N6B ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：6 BCD輸出
觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N6I ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：6 I2C輸出
觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N7B ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：7 BCD輸出
觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N7I ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：7 I2C輸出
觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N8B ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：8 BCD輸出
觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N8I ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：8 I2C輸出
觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N9I ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：9 I2C輸出
觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N10I ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：10 I2C輸出
觸摸積水仍可操作，抗電源及手機干擾 封裝：SOP16/DFN16（超小超薄體積）
(元泰原廠授權 原裝正品保障 工程技術支持 大量現貨庫存)
1-8點高靈敏度 液體水位檢測IC——VK36W系列
VK36W1D ---工作電壓/電流：2.2V-5.5V/10UA-3V3 1對1直接輸出 水位檢測通道：1
可用于不同壁厚和不同水質水位檢測，抗電源/手機干擾 封裝：SOT23-6
備注：1. 開漏輸出低電平有效 2、適合需要抗干擾性好的產品應用
VK36W2D ---工作電壓/電流：2.2V-5.5V/10UA-3V3 1對1直接輸出 水位檢測通道：2
可用于不同壁厚和不同水質水位檢測，抗電源/手機干擾 封裝：SOP8
備注：1. 1對1直接輸出 2、輸出模式/輸出電平可通過IO選擇
VK36W4D ---工作電壓/電流：2.2V-5.5V/10UA-3V3 1對1直接輸出 水位檢測通道：4
可用于不同壁厚和不同水質水位檢測，抗電源/手機干擾 封裝：SOP16/DFN16
備注：1. 1對1直接輸出 2、輸出模式/輸出電平可通過IO選擇
VK36W6D ---工作電壓/電流：2.2V-5.5V/10UA-3V3 1對1直接輸出 水位檢測通道：6
可用于不同壁厚和不同水質水位檢測，抗電源/手機干擾 封裝：SOP16/DFN16
備注：1. 1對1直接輸出 2、輸出模式/輸出電平可通過IO選擇
VK36W8I ---工作電壓/電流：2.2V-5.5V/10UA-3V3 I2C輸出 水位檢測通道：8
可用于不同壁厚和不同水質水位檢測，抗電源/手機干擾 封裝：SOP16/DFN16
備注：1. IIC+INT輸出 2、輸出模式/輸出電平可通過IO選擇
*水位檢測芯片可用于需要檢測水位，缺水，溢出等場合。適合應用于飲水機、凈飲機、咖啡機、水壺、洗碗機、制冰機等水相關家用電器和電子產品。
測試環境：在一個玻璃容器外壁（玻璃1-5毫米不等），通過雙面電子導熱硅膠，把水位檢測PCB直接貼在玻璃上面檢測水位。
簡介： VK36W水位檢測系列是抗干擾能力強，穿透能力高的水位檢測專用觸摸芯片。 擁有1-8點檢測點，適合于多種應用段位檢測。封裝為SOT23-6,SOP8,SOP16 上電就能檢測水位點是否有水，水從無水到有水，從有水到無水，都可以檢測出來。 檢測時可以不接觸到水（隔空）在水箱外面檢測到水位，也可以用金屬探針接觸到水來檢測水位。 在高干擾或者AC開關電源的應用中也可以正常工作。
應用于多種液體水位檢測產品，檢測缺水，水位，溢水等多種場景
列如：
1：智能馬桶蓋，抽水馬桶，水蒸鍋，凈水機，空調扇，洗碗機，加濕器，咖啡機，飲水機，制冰機，魚 缸加熱棒，浮水器，浴缸，潔具 ---- 家用家電系列
2：植物盆溢水，香薰機，負離子發生器，水位漏水溢水報警器等智能家居產品。
3：水杯，儲水器等液位檢測杯
4：空氣凈化器，加濕器，霧化器等環境凈化設備
PWM應用（LED調光）IC——VK36S系列防水抗干擾
VK36S1 --- 工作電壓/電流：2.2V-5.5V/7UA PWN+指示燈輸出 水位檢測通道：1
應用于臺燈及LED調光場合，抗電源/手機干擾，防水 封裝：SOT23-6
1鍵觸摸PWN輸出調光，單擊開關機，長按調光，指示燈輸出專用引腳
VK36S2S --- 工作電壓/電流：2.2V-5.5V/7UA PWN+指示燈輸出 水位檢測通道：2
應用于臺燈及LED調光場合，抗電源/手機干擾，防水 封裝：SOT23-6
2鍵觸摸PWN輸出調光，一個按鍵為開/關機，長按調光，低電平有效
VK3601SS ---工作電壓/電流：2.4V-5.5V/4MA-3.3V 1路PWN輸出 水位檢測通道：1
可選擇無級和3段調光，PWM=20KH，抗電源/手機干擾， 封裝：SOP8
1鍵觸摸單路調光 無級調光時可選擇不斷電記憶和亮度緩沖功能
VK36S1R --- 工作電壓/電流：2.2V-5.5V/7UA RGB七彩燈燈輸出 水位檢測通道：1
應用于臺燈及LED調光場合，抗電源/手機干擾，防水， 封裝：SOP8
1鍵觸摸按鍵+1路指示燈輸出，單擊開關機，長按調光，RGB七彩燈燈輸出
VK36S1S --- 工作電壓/電流：2.2V-5.5V/7UA PWM+雙指示燈輸出 水位檢測通道：1
應用于臺燈及LED調光場合，抗電源/手機干擾，防水， 封裝：SOP8
1鍵觸摸+雙路指示燈輸出，1路PWM+1路指示燈輸出，多種調光可通過引腳選擇
VK36S2S --- 工作電壓/電流：2.2V-5.5V/7UA PWM+雙指示燈輸出 水位檢測通道：2
應用于臺燈及LED調光場合，抗電源/手機干擾，防水， 封裝：SOP8
2鍵觸摸，1鍵開關/1鍵調光，低電平有效，多種調光可通過引腳選擇
VK36S2D --- 工作電壓/電流：2.2V-5.5V/7UA 雙路PWM+指示燈輸出 水位檢測通道：2
應用于臺燈及LED調光場合，抗電源/手機干擾，防水， 封裝：SOP8
2鍵觸摸，1鍵開關/1鍵調光，1路PWM輸出，低電平有效，指示燈引腳輸出
VK36S3D --- 工作電壓/電流：2.2V-5.5V/7UA 雙路PWM輸出 水位檢測通道：3
應用于臺燈及LED調光場合，抗電源/手機干擾，防水， 封裝：SOP8
3鍵觸摸，1鍵開關/1鍵調光/1鍵調色溫，低電平有效，指示燈引腳輸出
VK36S9S --- 工作電壓/電流：2.2V-5.5V/7UA 1路PWM輸出 水位檢測通道：9
應用于照明調光，抗電源/手機干擾，觸摸積水仍可操作 封裝：SOP16
9鍵觸摸，1鍵開機/8鍵滑條調光，1路PWM輸出，1路指示燈輸出
VK36S9D --- 工作電壓/電流：2.2V-5.5V/7UA 2路PWM輸出 水位檢測通道：9
應用于照明調光，抗電源/手機干擾，觸摸積水仍可操作 封裝：SOP16
9鍵觸摸，1鍵開機/8鍵滑條調光調色溫，1路指示燈輸出，多種模式可選
(元泰原廠授權 原裝正品保障 工程技術支持 大量現貨庫存)
可編程觸摸IC-VK54M系列
VK54M2 --- 工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：2 IO：3 PWM：2
防水，抗電源及手機干擾，多種低功耗模式，LVR多級可選（2.0V/2.7V）封裝：SOT23-6
VK54M3A ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：3 IO：5 PWM：4
防水，抗電源及手機干擾，多種低功耗模式，LVR多級可選（2.0V/2.7V）封裝：SOP8A
VK54M3B ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：3 IO：5 PWM：4
防水，抗電源及手機干擾，多種低功耗模式，LVR多級可選（2.0V/2.7V）封裝：SOP8B
VK54M3C ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：3 IO：5 PWM：4
防水，抗電源及手機干擾，多種低功耗模式，LVR多級可選（2.0V/2.7V）封裝：SOP8B
VK54M10 ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：10 IO：13 PWM：5 I2C：從機
防水，抗電源及手機干擾，多種低功耗模式，LVR多級可選（2.0V/2.7V）封裝：SOP16
VK54M310B---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：10 IO：13 PWM：5 I2C：從機
防水，抗電源及手機干擾，多種低功耗模式，LVR多級可選（2.0V/2.7V）封裝：DFN16
