一、產品概述

1、用途與使用范圍

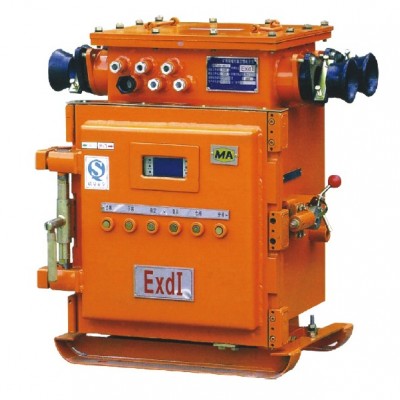

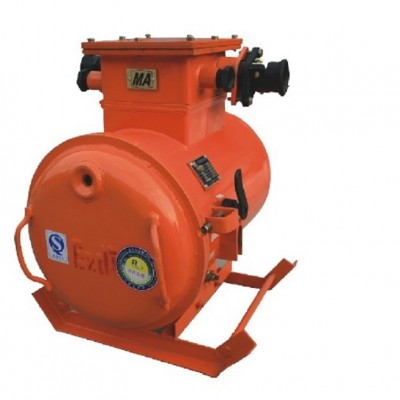

KBZ-500、630/1140(660)礦用隔爆型饋電開關(以下簡稱饋電開關)，適用于煤礦井下爆炸性氣體環境中，在交流50HZ、額定電壓至1140V或660V，額定電流至500A或630A中性點不接地三相電網中，作為配電總開關、分支開關，也可以作為大容量電動機不頻繁起動控制之用。具有欠壓、失壓、過載短路保護、三相對稱性漏電保護、選擇性漏電保護、分支開關漏電保護的后備保護以及漏電閉鎖保護功能。

饋電開關隔爆結構的設計和制造均符合GB3836.1-2000、GB38362-2000標準要，饋電開關執行標準MT871-2000和企業標準Q/RXB03-2006。

2、產品使用環境條件

a、海拔不超過2000米；

b、環境溫度-5℃～＋40℃；

c、空氣相對濕度不大于95％（＋25℃時）；

d、在有沼氣性混合物的礦井中；

e、在無顯著搖動和沖擊振動的地方；

f、與垂直面的安裝傾斜度不超過15°；

g、在無破壞金屬及絕緣的氣體和蒸氣環境中；

h、在無滴水及其它液體浸入的地方；

i、污染等級：3級；

j、安裝類別：Ⅲ類。



二、主要技術特征

1、額定電壓：1140V、660V。

2、額定電流：500A、630A。

3、分?jǐn)嗄芰Γ?00A時：125KA/660V；9KV/1140V

630A時：15KV/660V；12.5KV/1140V。

4、短路保護動作時間：＜100ms。

5、經1KΩ電阻漏電動作時間：作分支開關時≤30ms；

作總開關時≤100ms（無延時）；

≤200～400ms（有延時）。

6、在電網每相對地電容不大于1uf、配電分支電容不大于0.3uf時，漏電電阻在20K（1140V）、11K（660V）以下能可靠地實現選擇性漏電保護和后備保護，接1KΩ電阻動作時間≤30ms，三相對稱漏電保護和后備漏電保護動作時間應在100～400ms（有延時）。

KBZ-400/1140礦用隔爆型真空饋電開關

三、工作原理和使用方法

1、作總開關

1.1把進線端X1、X2、X3接入電網的電源，把出線端D1、D2、D3接上負載。

1.2把右側的千伏級電源開關打向通，此時前門顯示屏點亮。

1.3通過前門上的六個整定按鈕把保護器里的參數整定到所需參數，把總分參數整定到總開關，斷電以后打開前門，把鈕子開關打向總開關位置。

1.4關上前門，通上電源，按下合閘按鈕，斷路器DL合閘，三相電源與負載聯通，負載得電工作。按下分閘按鈕，斷路器分閘，三相電源與負載斷開，負載失電停止。

2、作分開關

2.1按上述方法通電。

2.2通過前門上的整定按鈕把保護器里的參數整定到所需的參數，把總分參數整定到分開關，斷電后把門前鈕子開關打向分開關。在電源側X1、X2、X3三相加一個阻容ZR并把中性點接地。

2.3關上前門，通上電源，按下合閘按鈕，斷路器合閘，三相電源與負載聯通，負載得電工作，按下分閘按鈕，斷路閘，三相電源與負載斷開，負載失電停止。

3前門上短試、漏試轉換開關的使用

3.1總開關

按上述總開關的方法接好線，把保護器里的參數額定電流整定，合上斷路器把轉換開關打向短試，斷路器在所整定的時間內跳閘，轉換開關還原，把保護器復位，合上斷路器，把轉換開關拔向漏試，斷路器跳閘。

3.2分開關

按述作分開關時的方法接好線，轉換開關的使用同上。

（注：遠方分勵出線腔的端子排上19#、20#線）

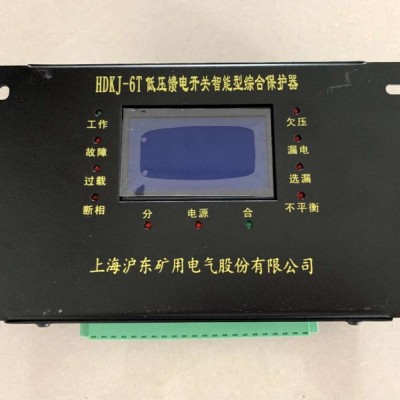

4保護器功能介紹

4.1保護功能

（1）漏電閉鎖功能：

在饋電開關合閘前，能對供電線路對地絕緣情況進行檢測。當絕緣電阻低于22KΩ（針對660V）或40KΩ（針對1140V）時，能實現漏電閉鎖功能，使饋電開關不能合閘。當主電路絕緣阻值上升到閉鎖值的1.5倍時，自動解除漏電閉鎖狀態。

（2）漏電保護功能：



保護器打在總開關的位置時，如果主線路發生漏電現象或者是分支線路漏電時間過長，總開關會在設定時間內跳閘。漏電保護動作值分別為：11KΩ（針對660V）和20KΩ（針對1140V）。

（3）選擇性漏電保護功能

保護器打在分開關的位置時，如果本支路發生漏電現象，則本支路開關會跳閘，而其他支路開關和總開關均不會跳閘。選擇性漏電保護動作值：3KΩ-7KΩ（針對380V預值13）、5KΩ-13KΩ（針對660V預值38）和5KΩ-20KΩ（針對1140V預值52）。

（4）欠壓保護

欠壓保護可由軟件整定為60-85％額定電壓值，動作時間可調。

（5）斷相與不平衡保護

不平衡系數（＝1-I1/I2,I1=三相電流中的電流值，I2=三相電流中的電流值）由50－100％由軟件整定，動作時間為1S－10S可調。

（6）額定電流工作值Ie

本保護器有極寬的額定工作電流值，由按鍵操作通過軟件整定，可由40A到1000A，步長為5～20A（軟件內部自動調整步長）。

3. 2保護器技術參數

（1）短路保護

短路保護整定電流值連續可調，分別為開關額定電流的2倍、……、10倍，精度為＋5％。短路保護動作時間小于100ms。

（2）過載保護

過載保護在1.2倍額定電流時啟動，采用反時限特性動作。

過載保護利用熱積累實現斷續過載情況下的過載保護，當負荷電流小于0.9倍額定電流時，熱積累能量開始散熱。過載動作時間與理論計算值誤差小于＋5S，電流計算精度為＋5％。

（3）欠壓保

礦用隔爆型真空饋電開關KBZ-200

欠壓保護功能調節范圍為額定電壓的60％～85％。動作延遲到1S～10S可調。精度為＋0.2。

（4）漏電保護

若系統設置為總開關，則保護器實現漏電保護；若系統設置為分開關，則保護器實現選擇性漏電保護。漏電保護可調節范圍50ms～500ms，選擇性漏電保護器可調節范圍30ms～330ms。一般建議用戶對選漏延時項采用30ms動作。特殊情況下（如所帶下級開關正常合閘時也產生零序電流、電壓時）可將選漏延時適度延長。

3.3顯示屏信息及相關操作

3.3.1實時顯示
