一、概述

QJZ—200、315、400/1140（660、380）礦用隔爆兼本質安全型真空電磁起動器（以下簡稱起動器）適用于含有性危險氣體（甲烷）和煤塵的礦井中，防爆標志Exd[ib]I，額定電壓1140V、660V、380V，頻率50Hz，電流200至400A的礦用隔爆型三相鼠籠式異步電動機，同時對電動機及控制電路進行保護。起動器能在停機時進行換向。

 QJZ-200/1140礦用隔爆型真空電磁起動器


二、正常工作條件

a.海拔高度不超過2000米；

b.周圍空氣溫度上限為+40℃，下限為-5℃；

c.周圍空氣相對濕度不大于95%（+25℃時）；

d.在無劇烈振動、顛簸以及與水平面的安裝傾斜度不超過15°；

e.在無足以破壞絕緣和腐蝕金屬的氣體或蒸汽的場所；

f.在有防水滴或雨雪侵襲的地方；

g.污染等級：3級；

h.安裝類別：III類。



三、主要技術性能指標

3.1本安輸出開路電壓AC20V；

3.2本安輸出短路電流≤45mA；

3.3極限分?jǐn)嗄芰Γ?500A；

3.4機械壽命：100萬次；電壽命（AC4）：3萬次

3.5隔離開關分?jǐn)嗄芰Γ?200A；

3.6工作制：八小時工作制及斷續周期工作制；

3.7甲烷檢測范圍：0%～ 4%；甲烷傳感器信號：1～ 5mA；

3.8出線口：主回路進出線口4個，可穿入Φ32～Φ71橡套電纜；控制回路進出線口3個，可穿入Φ14.5～Φ21橡套電纜；

3.9外形尺寸：820mm×500mm×820mm



四、結構概述


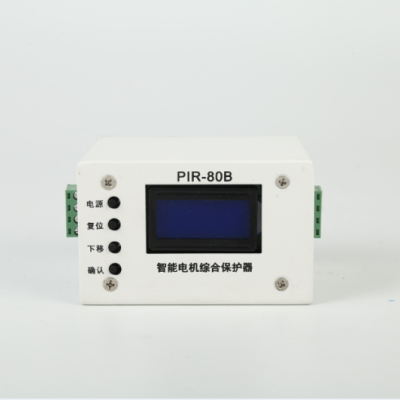

開關的隔爆外殼呈方形，安裝在撬形底座上。隔爆外殼分隔成兩個隔爆腔，接線腔與主腔。接線腔中集中了全部主回路與控制回路的進出線端子。主回路電源進線端上罩有防護板。接線腔兩側各有兩個主回路進出線喇叭口，前側有三個控制回路進出線喇叭口。主腔由殼體與前門構成。殼體內裝有隔離換向開關、交流真空接觸器、微機綜合保護器、顯示器、電流互感器、本安插件等組成起動器的電器元件。前門與殼體間設有可靠的機械閉鎖，打開前門時必須將隔離換向開關打至停止位置，才能將閉鎖桿從前門檔塊上退出，其另端插入隔離換向開關的閉鎖孔內，使其不能再操作，此時前門才能打開。



 五、工作原理

起動器的電氣原理見附圖

起動器采用微處理器完成控制信號的采集，運算處理，實現各種保護功能和起動器的通斷控制。

5.1單臺

    起動器具有近控或遠控功能。撥動前門芯板上近、遠控鈕子開關即可實現這一功能。正常時，電源變壓器BK二次側36V繞組為先導提供工作電源，此時按下起動按鈕SB1（近控）交流36V經先導內變壓器，管半波整流后變?yōu)橹绷鳎瓜葘?dǎo)繼電器得電吸合，2KA閉合，中間繼電器1KA得電吸合，1KA閉合，交流真空接觸器KM得電，主電路接通。若接在先導回路中的管被短接，則先導繼電器因無直流工作電源而拒動。

5.2聯臺

將臺保護器設置為單臺/、近控均可，第二臺設置為聯臺/，本機延時3～5s，反饋延時5～10s，第n臺設置為聯臺/，本機延時3～5s，反饋延時5～10s，臺K3、K5短接。
