一、CS41H自由浮球式蒸汽疏水閥用途
CS11H/CS41H自由浮球式蒸汽疏水閥用于蒸汽加熱設備、蒸汽管網和凝結水回收系統，它能迅速、自動、連續地排除凝結水，有效地阻止蒸汽泄漏。
上海意威閥門專業生產自由浮球式蒸汽疏水閥，自由半浮球式蒸汽疏水閥，浮球式蒸汽疏水閥，杠桿浮球式蒸汽疏水閥，鑄鋼浮球式蒸汽疏水閥，法蘭浮球式蒸汽疏水閥，絲扣浮球式蒸汽疏水閥
二、自由浮球式蒸汽疏水閥工作原理
CS41H自由浮球式蒸汽疏水閥利用浮力原理，浮球根據凝結水量的多少，隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球降的底部，回到關閉位置，排水停止，由于排水閥座孔總是在凝結水位以下，形成水封、水、氣自然分離，達到無蒸汽泄漏
三、CS41H自由浮球式蒸汽疏水閥特點
1、能拓飽和凝結水，回執設備內不含有水先積聚，從而獲得最高的加熱效率
2、蒸汽壓力變化時，不受影響，能連續工作性能穩定
3、漏汽變幻無常小，采用先進研磨工藝制造，浮球精度高，密封性能好
4、自動排空氣性能好
5、壽命長，浮球的整個球面都可以做密封面，無集中磨損。
四、CS41H自由浮球式蒸汽疏水閥主要性能參數
| 型號 | 工作壓力/MPa | 適用溫度/℃ | 適用介質 | 閥體材料 |
| CS41H-16 | 1.6 | ≤200 | 水、蒸汽 | 鑄鐵 |
| CS41H-16C | 1.6 | ≤200 | 水、蒸汽 | 碳鋼 |
| CS41H-40 | 4 | ≤200 | 水、蒸汽 | 碳鋼 |

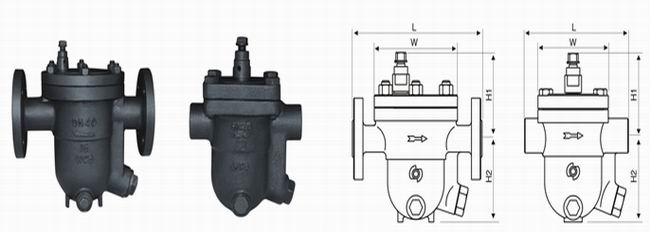

五、CS41H自由浮球式蒸汽疏水閥外形連接尺寸
| 產品型號 | 口徑 | 尺寸 | |||||||
| DN | L | H | D | D1 | D2 | b | f | Z-фd | |
| CS41H-16/25/40C-B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-ф14 |
| 20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-ф14 | |
| 25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | |
| 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | |
| CS41H-16/25/40C-D | 32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-ф18 |
| 40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-ф18 | |
| 50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-ф18 | |
| 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-ф18 | |
| CS41H-16/25/C-F | 65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-ф18 |
| 80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-ф18 | |
| 100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-ф18 | |
| 125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-ф18 | |
| 150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-ф23 | |
