產品名稱：網絡分析儀

產品型號：8753C

帶寬：30KHZ-3GHZ / 300kHz-6GHz

生產廠商：HP惠普

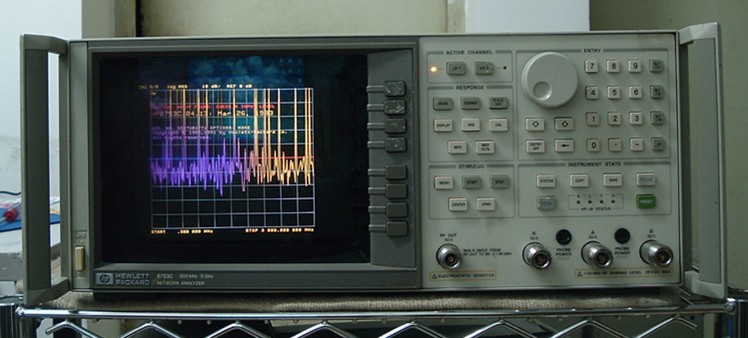

HP8753C/HP 8753C 網絡分析儀

★頻率范圍：300kHz~ 6GHz

★集成化1Hz分辨率合成信號源

★用外部磁盤驅動器直接存儲/調用

★時域分析

★用測試序列功能實現復雜的測試過程

★達100dB的動態范圍

★可測量群延遲和與線性相位的偏離

★0.001dB,0.010,0.01ns的標記分辨率

★提高內置精度

★掃描諧波測量

信號源

頻率特性

范圍：300kHz ~ 3GHz

分辨率：1Hz

準確度(25℃)：±10ppm

輸出特性

功率范圍：-5 ~ +20dBm

電平精度(50MHz, +10dBm)：±0.5dB

電平線性：

-5~0dBm：±0.5dB

0~15dBm：±0.2dB

+15~+20dBm：±0.5dB

阻抗：50Ω

諧波：

≤-25dBc(20dBm輸出電平)

≤-50dBc(0dBm輸出電平)

非諧波

與混頻器有關的非諧波寄生信號：

≤-32dBc(20dBm輸出電平)

≤-55dBc（0dBm輸出電平)

其它寄生信號：

f<135MHz：-60dBc

f≥135MHz：-60dBc+20*log(f/135MHz)dBc

相位噪聲(1Hz帶寬，10kHz偏置)：

f<135MHz：-90dBc

f≥135MHz：90dBc+20*log(f/135MHz)dBc

接收機

頻率范圍：300kHz~6GHz

輸入：A，B 100dB動態范圍<3GHz,95dB動態范圍3~6GHz

靈敏度(噪聲電平)：

3kHz帶寬：

-90dBm<3GHz,

-85dBm 3~6GHz

10Hz帶寬：

-100dBm<3GHz,

-95dBm 3~6GHz

zui大輸入電平：0dBm

阻抗：50Ω

輸入交叉干擾：

300kHz~1GHz：-100dB

1GHz~3GHz：-90dB

3GHz~4.5GHz：-85dB

4.5GHz~6GHz：-75dB

動態精度：±0.05dB,±0.3o

群延遲特性

范圍：1/(2×zui小孔徑)

孔徑：可選擇的

zui大：頻率間隔的20%

zui小：(頻率間隔)/(點數-1)

分辨率：27.8/孔徑（Hz）

典型值0.01ns

精度：相位精度/360×孔徑（Hz）

射頻連接器：50ΩN型（陰）

結構特性

尺寸：178mm(高)×425mm(寬)×498mm(長)

重量：凈重22公斤

S參數測試裝置

    這個S參數測試裝置提供用一次連接便能測量二端口器件在任何一個方向上的反射和傳輸特性（包括S參數）的功能。測試裝置由分析儀控制，并包括程控步進衰減器。

HP85046A/B S參數測試裝置

    HP85046A/B測試裝置能同時分別測量50Ω和75Ω器件的傳輸和反射特性。

技術指標摘要

  HP85046A HP85046B

阻抗 50Ω 75Ω

頻率范圍 300kHz ~ 3GHz 300kHz ~ 2GHz

方向性 1.3GHz以下為35dB

3GHz以下為30dB 1.3GHz以下為35dB

2GHz以下為30dB

典型的跟蹤

傳輸幅度，相位

0.3MHz~2.0MHz ±1.5dB, ±200 ±1.5dB, ±200

2.0MHz~Fmax ±1.5dB, ±100 ±1.5dB, ±100

反射幅度，相位

0.3MHz~2.0MHz ±1.5dB, ±250 ±1.5dB, ±250

2.0MHz~Fmax ±1.5dB, ±100 ±1.5dB, ±100

有效信號源匹配(測試端口)

0.3MHz~2.0MHz 14dB 14dB

2.0MHz~1.3GHz 20dB 17dB

1.3GHz~Fmax 16dB 16dB

射頻連接器

測試接口 精密7mm 75ΩN型(陰)

所有其它端口 50Ω N型(陰) 50ΩN型(陰)

包括：4根長190mm，帶N型（陽）連接器的電纜用于連接HP8753C。一根HP8753C測試裝置互連電纜。

結構特性

尺寸：90mm(高)×426mm(寬)×553mm(長)
