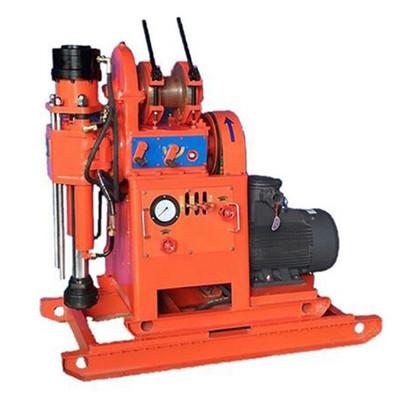

ZLJ 探水鉆機主要用于礦井內部，供鉆探０～３６０度的探放水孔，地質構造孔，滅火孔，抽放瓦斯及其他用途的工程用孔。也可以在地面鉆地質鉆探孔以及其他工程用孔。也可以在地面鉆地質鉆探孔及其他用途的孔，鐵礦用于鉆探山石，以便利于開采礦石。
|
|
ZLJ-200 |
ZLJ-250 |
ZLJ-350 |
ZLJ-400 |
ZLJ-700 |
|
|
立軸額定輸出轉矩(N˙m) |
200 |
250 |
350 |
400 |
700 |
|
|
使用鉆桿 |
(mm) |
φ42 |
φ33.5/42 |
φ33.5/42 |
φ42 |
φ42/50 |
|
鉆孔深度 |
φ33.5 鉆桿（m ） |
50 |
100 |
200 |
200 |
300 |
|
φ42 鉆桿（m ） |
|
75 |
150 |
|
300 |
|
|
鉆孔直徑 |
開孔(mm) |
φ89 |
φ89 |
φ89 |
φ108 |
φ108 |
|
終孔(mm) |
≥φ50 |
≥φ50 |
≥φ50 |
≥φ76 |
≥φ76 |
|
|
立軸通徑 |
× |
φ44 |
φ44 |
φ44 |
φ44 |
φ54 |
|
立軸轉數 |
(rp/m) |
112/ 192/ 350 |
120/ 205/ 363 |
120/ 214/ 375 |
115/ 205/ 360 |
115/ 205/ 360 |
|
立軸行程 |
(mm) |
400 |
400 |
400 |
400 |
400 |
|
額定起拔力 |
(kN) |
22 (7MPa 時) |
12 (7MPa 時) |
12 (7MPa 時) |
30 (7MPa 時) |
50 (10MPa 時) |
|
額定推動力 |
(kN) |
16 (7MPa 時) |
9 (7MPa 時) |
9 (7MPa 時) |
20 (7MPa 時) |
30 (10MPa 時) |
|
鉆孔角度范圍 |
） |
0~3600 |
0~3600 |
0~3600 |
0~3600 |
0~3600 |
|
絞車提升能力 |
(kN) |
|
7.35/ 5.88/ 3.28 |
8.7/ 4.74/ 2.69 |
15/ 8/ 4.5 |
20/ 11/ 6.4 |
|
絞車單繩層提升速度 |
(m/s) |
|
0.22/ 0.374/ 0.672 |
0.25/ 0.45/ 0.79 |
0.25/ 0.45/ 0.79 |
0.26/ 0.46/ 0.81 |
|
卷筒容繩量 |
(m) |
|
26.8 |
30 |
30 |
40 |
|
使用鋼絲繩直徑 |
(mm) |
|
φ8.8 |
φ11 |
φ11 |
φ11 |
|
彈簧卡盤使用壓力 |
（MPa ） |
6 |
6 |
6 |
6.5 |
10 |
|
彈簧卡盤夾緊力 |
(kN) |
30 |
30 |
30 |
35 |
50 |
|
使用油泵型號 |
|
YBC- 12/80 |
YBC- 12/80 |
YBC- 12/80 |
YBC- 16/160 |
YBC- 16/160 |
|
油泵額定壓力 |
（MPa ） |
8 |
8 |
8 |
16 |
16 |
|
油泵額定流量 |
(L/min) |
12 |
12 |
12 |
16 |
16 |
|
電機 |
型號 |
YBK2-112M-4 |
YBK2-132S-4 |
YBK2-132M-4 |
YBK2-160M-4 |
|
|
功率(kW) |
4 |
4 |
5.5 |
7.5 |
11 |
|
|
轉速(r/min) |
1440 |
1440 |
1440 |
1450 |
1460 |
|
|
額定電壓（V ） |
380/660 |
380/660 |
380/660 |
380/660 |
380/660 |
|
|
額定電流（A ） |
8.8/5.1 |
8.8/5.1 |
11.6/6.7 |
15.4/8.8 |
26.6/13.1 |
|
|
質量 |
(kg) |
380 |
480 |
500 |
615 |
800 |
|
外形尺寸 |
(mm) |
1036× 550× 1150 |
1230× 600× 1185 |
1250× 640× 1265 |
1250× 640× 1265 |
1480× 680× 1290 |
