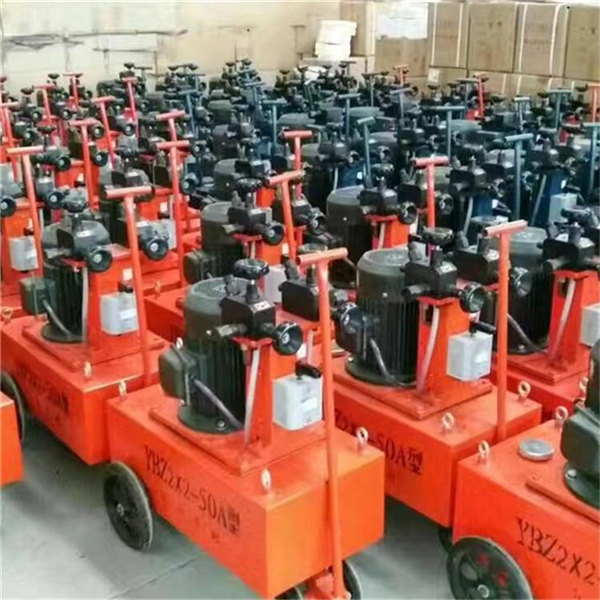

ZB型系列電動高壓泵的結構如圖一所示，油路圖見圖二?，F分述如下：

1、高壓泵：

高壓泵站為閥配流式軸向定量柱塞泵，5-7組柱塞付。電機直接帶動泵軸旋轉，由于斜盤的作用，柱塞沿柱塞套作上、下往復運動，油液經油閥排出，匯集成一起，進入油路系統。

2.控制閥：

控制閥由單向閥、安全閥、卸荷閥等組成。

將卸荷閥手柄順時針板動，油液進入系統油路，待壓力上升至額定壓力后，安全閥打開，油液經溢流口回到油箱，壓力不再上升。此時開閉電機，在外油路不泄漏的情況下，可實現停泵保壓。將卸荷閥手柄逆時針板動，即可將壓力降至為零。

3.換向閥：

換向閥為34SM型平面密封式轉閥，將換向閥手柄按箭頭所示板至A向，A口供油，板至B向，B口供油。可使油缸往返工作。
