TH型斗式提升機的主要尺寸

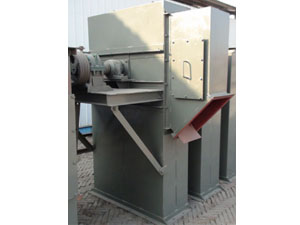

GTD、GTH型高效斗式提升機
GTH、GTD型高效斗式提升機是引進先進技術制造的產品。其特點是輸送量大、提升高度高、能耗較低、使用可靠、規格齊全。并配有料位指示器，皮帶防偏報警器和速度監測器等裝置。
GTH型為環鏈式，適于提升250℃以下的粉狀、粒狀或小于60毫米的塊狀物料。
GTD型為膠帶式，膠帶中夾鋼絲繩。適于提粉狀或小于25毫米的顆粒狀物料。普通膠帶允許物料溫度在80℃以下；耐熱膠帶允許物料溫度在120℃以下。
主要性能參數
為了提升機運轉平穩，能抵抗一定的外力作用，提升機中間機殼應設置固定支架。室外或無樓板廠房安裝時，沿高度方向每隔10米設一室外支架，支架固定在附近建筑物的墻壁上。室內有樓板廠房安裝時，每層樓板應設室內式固定支架。支架的種類和數量應在訂貨時注明，否則不供。
GTH型的驅動裝置列入表1；GTD型的驅動裝置列入表2。表中采用雙驅動的提升機，其左邊和右邊各設一臺減速機和電動機。并設置一臺輔助電動機以便檢修。輔助電動機型號為JTC751A型，N=5.2KW，n=48轉/分。
斗式提升機所需動力按下式計算：
GH
N= ———
240η
式中：
N—提升機所需功率，千瓦；
G—提升機輸送量，噸/時
H—提升機高度（首尾輪中心距）H，米；
η—傳動效率。
