一、用途與性能
綜合保護器是專門為煤礦井下380V、660V、1140V供電系統中隔爆型磁力啟動器設計開發的綜合保護裝置，同時為滿足國家對隔爆型磁力啟動器真空化、數字化改造而專門設計的，可以完全取代原JDB或者ABD8型保護裝置，使開關功能更加完善，動作值更加準
采用2×4漢字字符液晶顯示器，配合菜單式人機交互界面，操作直觀簡便。運行時實時顯示當前三相電流和系統電壓，顯示信息豐富。
各項保護功能參數均可以通過菜單選擇調整，適用范圍廣，保護精度高。

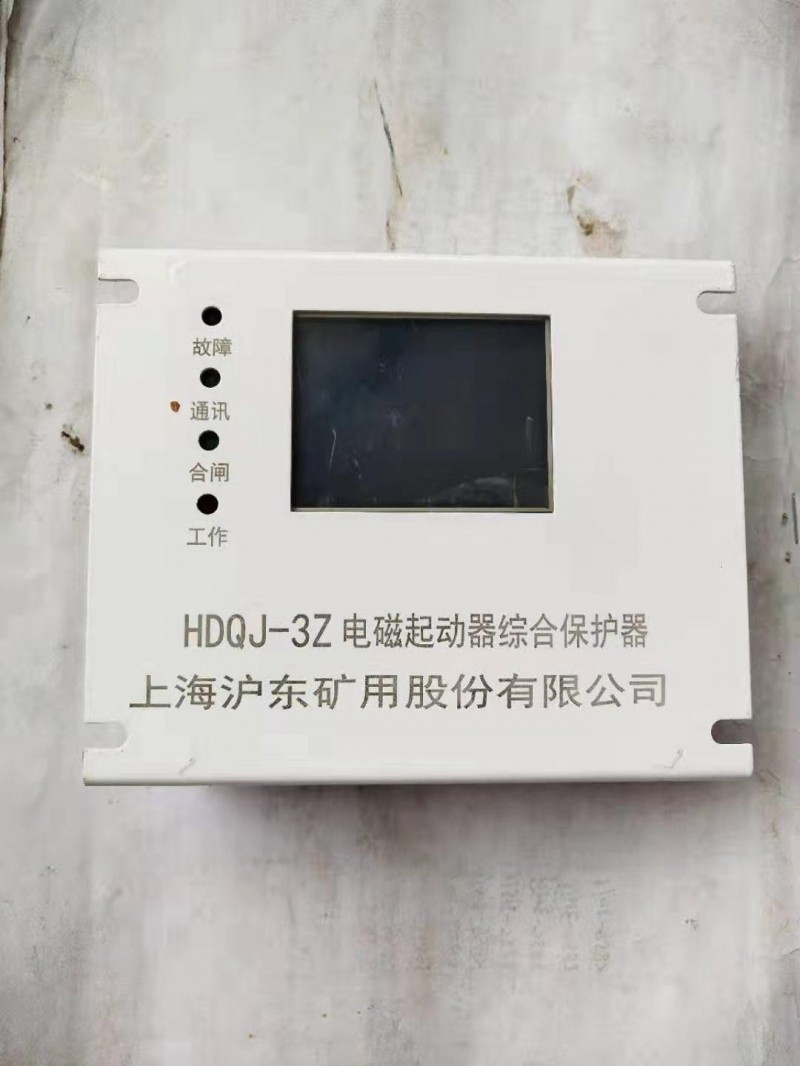

HDQJ-3Z低壓電磁起動器綜合保護裝置
二.技術參數
1. 主電路額定電壓
單相漏電閉鎖動作值
（KΩ）
2.解鎖值（KΩ） 380
7kΩ+20% 11 660
22kΩ+20% 33 1140
40kΩ+20% 63
3、低電壓保護
當電網電壓降低到額定電壓一定倍值時（可以整定，一般為0.600Ue）可靠保護。
低電壓保護動作延時時間可設為1秒、3秒、5秒或關閉。
4、過電壓保護
當電網電壓高于額定值一定倍值時（可以整定，一般為1.20Ue）可靠保護。
5、電網實時電流電壓顯示：
顯示當前電網電壓及三相負載電流值，精度±5％。
6、斷相與三相不平衡保護
可對三相負載的電流斷相保護，可根據默認的不平衡系數值對三相負載進行相不平衡保護，動作時間可以整定。
7、故障原因記憶功能，有前20次故障分斷原因詳細記錄。
8、電池模塊
HDQJ-3Z低壓電磁起動器綜合保護裝置
三.使用環境
1、海拔不超過2000m，氣壓為80kPa～110kPa
2、周圍環境溫度為-5℃～+55℃
3、周圍空氣相對濕度不大于95%(+25℃時)
4、在無明顯破壞絕緣的氣體環境中
5、能防止滴水的地方
