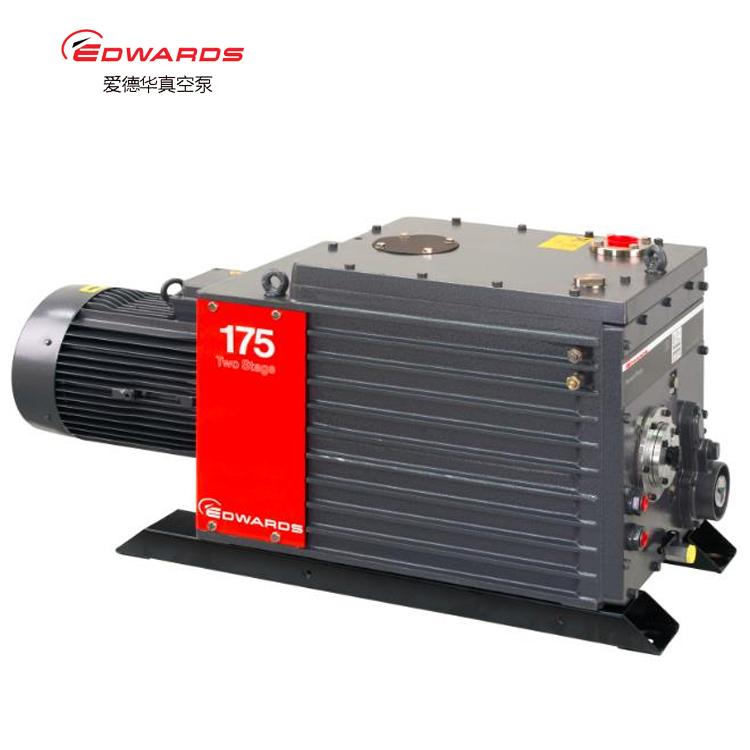

愛德華 E2M175 油封式旋片真空泵 Edwards真空泵 的詳細介紹
Edwards E2M175 系列雙級油封旋轉葉片真空泵因其高極限真空、高抽速、運行噪音小以及能夠處理水蒸汽而享有盛譽。 這些直聯式旋片泵設計緊湊且無振動，配備防傷手風扇和聯軸器殼體，可為操作人員提供極佳的保護。
這種泵能勝任大多數工作，并且可在其正常運行參數范圍內，安全地處理非易燃氣體和蒸汽。
隨產品提供 Ultragrade 70 油。 必須為 PFPE 準備的泵 E2M40FX、E2M80FX 和 E2M175FX 單獨采購 Fomblin®。
特性與優勢
●先進的油壓回路可提供有效的潤滑（即使是在高氣體負荷下）
●當泵關閉時，彈簧式分配閥可提供油和空氣反吸保護
●氣鎮控制可幫助處理高水蒸汽負荷
●傳動軸桿上安裝有工業級滾柱軸承，可靠性極高，使用壽命和無故障工作時間也更長
●通過全高度油品觀察窗可方便地檢查油位和相關情況
●較大型號上安裝有濾油機狀態指示器，方便您更換濾油機
●中央進氣口方便您在需要時安裝機械增壓泵
●我們提供便捷的維修套件，并為國際客戶提供支持服務，維護簡單
●提供了各種附件，可滿足您的應用需求
●泵和附件可以作為單個部件提供，也可以作為完整系統化、經過出廠測試的組合提供。
技術參數
|
排量 |
|
|
50Hz |
178 m3h-1/105 ft3min-1 |
|
60Hz |
214 m3h-1/126 ft3min-1 |
|
速度 (Pneurop) |
|
|
50Hz |
160 m3h-1/94 ft3min-1 |
|
60Hz |
196 m3h-1/115 ft3min-1 |
|
級數 |
2 |
|
極限真空（總壓力） |
|
|
不帶氣鎮 |
1 x 10-3 mbar/7.7 x 10-4 Torr |
|
帶氣鎮 |
7 x 10-3 mbar/5.4 x 10-3 Torr |
|
極限（帶 Fomblin®） |
|
|
不帶氣鎮 |
1 x 10-2 mbar |
|
進氣口連接 |
帶密封件的 ISO63 盲法蘭 |
|
出口連接 |
中心分接的 ISO40 法蘭 |
|
最大出口壓力 |
0.5 bar 表壓 |
|
水蒸汽的最大進氣口壓力 |
20 mbar / 15 Torr |
|
最大水蒸汽抽速 |
0.3 kg h-1/0.7 lb h-1 |
|
重量 |
230 kg/508 lb |
|
電機保護額定值 |
IP55 |
|
電機功率 |
|
|
50Hz |
5.5 kW/7.5 hp |
|
60Hz |
6.5 kW/8.5 hp |
|
標準油量 |
|
|
最大 |
25 升/26 qt |
|
最小 |
16 升/17 qt |
|
PFPE 油量 |
|
|
最大 |
18 升/19 qt |
|
最小 |
6.5 升/6.9 qt |
|
推薦用油 |
Ultragrade 70 |
|
噪音級別 |
75 dB(A) |
|
水冷卻要求 |
1.3 lmin-1 |
應用
●真空冶金加工
●薄膜覆層技術
●制藥冷凍干燥
●冷凍和空調系統抽空、干燥和回填
●變壓器和電纜干燥及浸漬、絕緣油處理工廠
●燈具制造
●低溫容器抽空
●化工行業中的真空干燥和蒸餾
●半導體設備制造
●用于高真空應用的前級泵
訂購信息
愛德華 E2M175 油封式旋片真空泵 Edwards真空泵
●E2M175 220-240/380-415V, 3-ph, 50Hz A36601935
●E2M175 208-230/460V, 3-ph, 60Hz 4 pole A36603982
●E2M175 200/380V, 3-ph, 50/60Hz A36601934
●E2M175FX 220-240/380-415V, 3-ph, 50Hz A36615935
●E2M175FX 208-230/460V, 3-ph, 60Hz A36616982
●E2M175FX 200/380V, 3-ph, 50/60Hz A36611934
●E2M175T3 220-240/380-415V, 3-ph, 50Hz A36618993
|
型號
|
E1M175
|
E2M175
|
E1M275
|
E2M275
|
|
|
電壓
|
v
|
AC220 或 380V 三相
|
|||
|
最大真空度
|
mbar
|
7x10-2
|
1x10-3
|
9x10-2
|
1x10-3
|
|
排氣速度
|
m3/h
|
214
|
214
|
350
|
350
|
|
消耗電力
|
kw
|
6.5
|
6.5
|
8.5
|
8.5
|
|
重量
|
kg
|
194
|
200
|
220
|
225
|
