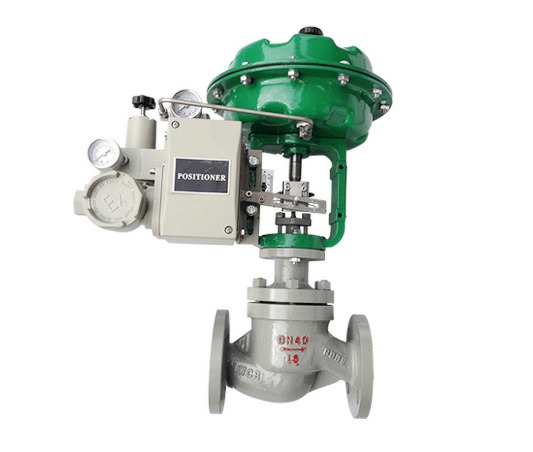

上海意威閥門有限公司專業ZJHP氣動單座調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。本產品操作穩定,具有可靠的動作特性,微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。
產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。適用液體溫度由-200℃至+560℃范圍內多種檔次。
主要零件材料
|
零件名稱 |
材料 |
溫度范圍 |
|
閥體上閥蓋 |
HT200 |
-20～200℃ |
|
WCB |
-40～450℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
ZG0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
閥芯、閥座 |
1Cr18Ni9 |
-250～550℃ |
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
|
膜 片 |
丁晴橡膠夾增強滌淪織物 |
|
|
壓縮彈簧 |
60Si2Mn |
|
|
膜 蓋 |
A3 |
|
主要技術參數和性能指標
1、調節機構主要技術參數
|
公稱通徑mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||||||||
|
閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
|
額定流量 |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
||
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
|||
|
公稱壓力MPa |
0.6 1.6 4.0 6.4 |
||||||||||||||||||
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||||
|
流量特性 |
直線、等百分比、快開型 |
||||||||||||||||||
|
介質溫度℃ |
-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型) |
||||||||||||||||||
|
法蘭尺寸 |
鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79 |
||||||||||||||||||
|
法蘭形式 |
法蘭密封面形式按JB77,其中鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式 |
||||||||||||||||||
|
閥體 材質 |
PN |
0.6,1.6 |
HT200、WCB(ZG230-450) |
||||||||||||||||
|
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
||||||||||||||||||
|
閥芯材質 |
1Cr18Ni9、0Cr18Ni12Mo2Ti |
||||||||||||||||||
|
上閥蓋形式 |
普通式(常溫型)、熱片式(中溫型)、低溫型 |
||||||||||||||||||
|
可調比R |
50:1 |
||||||||||||||||||
|
氣源接頭 |
M16×1.5 |
||||||||||||||||||
注：可為用戶提供ANSI、JIS法蘭的產品,結構長度也可按用戶需要確定。
2、執行機構主要技術參數
|
型號 |
ZHA-22 |
ZHA-23 |
ZHB-34 |
ZHA-45 |
ZHA-56 |
|
有效面積cm2 |
350 |
350 |
560 |
900 |
1600 |
|
行程mm |
16 |
25 |
40 |
60 |
100 |
|
彈簧范圍KPa |
20～100(標準):40～200; |
||||
3、性能指標
|
項目 |
指標值 |
項目 |
指標值 |
||||
|
基本誤差% |
不帶定位器 |
±5.0 |
始終點 |
氣關 |
不帶定位器 |
始點 |
±5.0 |
|
帶定位器 |
±1.0 |
終點 |
±2.5 |
||||
|
回差% |
不帶定位器 |
≤3.0 |
帶定位器 |
始點 |
±1.0 |
||
|
終點 |
±1.0 |
||||||
|
帶定位器 |
≤1.0 |
氣開 |
不帶定位器 |
始點 |
±2.5 |
||
|
終點 |
±5.0 |
||||||
|
死區% |
不帶定位器 |
≤3.0 |
帶定位器 |
始點 |
±1.0 |
||
|
終點 |
±1.0 |
||||||
|
帶定位器 |
≤0.4 |
允許泄漏量L/h |
1×10-4×閥額定容量 |
||||
|
額定行程偏差% |
±2.5 |
||||||
注：本產品執行GB/T4213-92國家標準。
