氣動套筒式調節閥簡介

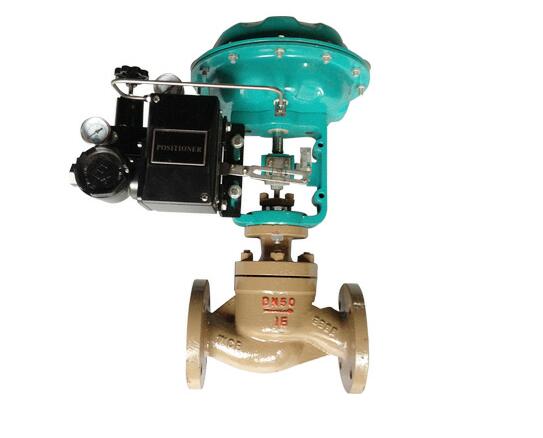

ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。
本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下：
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單，裝拆維修方便。
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單，裝拆維修方便。
主要零件材料
|
零件名稱
|
材料
|
溫度范圍
|
|
閥體上閥蓋
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
|
ZG0Cr18Ni12Mo2Ti
|
-40～600℃
|
|
|
閥芯、閥座
|
1Cr18Ni9
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
填 料
|
聚四氟乙烯
|
-40～200℃
|
|
膜 片
|
丁晴橡膠夾增強滌淪織物
|
|
|
壓縮彈簧
|
60Si2Mn
|
|
|
膜 蓋
|
A3
|
|
主要技術參數和性能指標
調節機構主要技術參數
|
公稱通徑mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
||||
|
閥座直徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可與本公司
商洽生產 |
|||
|
額定流量
系數Kv |
直線
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|||
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
||||
|
公稱壓力MPa
|
0.6 1.6 4.0 6.4
|
|||||||||||||||
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
|
|||||||||
|
流量特性
|
直線、等百分比、快開型
|
|||||||||||||||
|
介質溫度℃
|
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
|
|||||||||||||||
|
法蘭標準
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
|
|||||||||||||||
|
閥體材質
|
PN
(MPa) |
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|||||||||||||
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||||
|
閥體型式
|
直通單座鑄造球型閥
|
|||||||||||||||
|
閥芯材質
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||||
|
上閥蓋形式
|
普通式(常溫型)、熱片式(中溫型)、低溫型
|
|||||||||||||||
|
可調比R
|
50:1
|
|||||||||||||||
|
氣源接頭
|
M16×1.5
|
|||||||||||||||
注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定
執行機構主要技術參數
|
型 號
|
ZHA(B)-22
|
ZHA(B)-23
|
ZHA(B)-34
|
ZHA(B)-45
|
|
有效面積cm2
|
350
|
350
|
560
|
900
|
|
行 程mm
|
16
|
25
|
40
|
60
|
|
彈簧范圍KPa
|
20～100(標準)；40～200；80～240；20～60；60～100
|
|||
性能指標
|
項目
|
指標值
|
項目
|
指標值
|
|
||||
|
基本誤差％
|
不帶定位器
|
±5.0
|
始
終 點 偏 差 ％ |
氣關
|
不帶定位器
|
始點
|
±5.0
|
|
|
終點
|
±2.5
|
|
||||||
|
帶定位器
|
±1.0
|
帶定位器
|
始點
|
±1.0
|
|
|||
|
終點
|
±1.0
|
|
||||||
|
回差％
|
不帶定位器
|
3.0
|
氣開
|
不帶定位器
|
始點
|
±2.5
|
|
|
|
終點
|
±5.0
|
|
||||||
|
帶定位器
|
1.0
|
帶定位器
|
始點
|
±1.0
|
|
|||
|
終點
|
±1.0
|
|||||||
|
死區％
|
不帶定位器
|
3.0
|
|
|||||
|
帶定位器
|
0.4
|
允許泄漏量L/h
|
1×10-3×
閥額定 容量 |
|
||||
|
|
|
|
|
|||||
注：本產品執行GB/T4213-92國家標準。
允許壓差
|
開關
方式 |
執行
機構 型號 |
彈簧
范圍 KPa |
氣源
壓力 KPa |
需
要 附 件 |
公稱通徑（閥座直徑）mm
|
|||||||
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|||||
|
氣
關 |
ZHA-22
|
20～100
20～100 40～200 |
0.14
0.25 0.40 |
-
P P或R |
3.00
6.4 6.4 |
|
|
|
|
|
|
|
|
ZHA-23
|
20～100
20～100 40～200 |
0.14
0.25 0.40 |
-
P P或R |
|
2.25
6.4 6.4 |
1.95
6.4 6.4 |
|
|
|
|
|
|
|
ZHA-34
|
20～100
20～100 40～200 |
0.14
0.25 0.40 |
-
P P或R |
|
|
|
2.36
6.4 6.4 |
2.04
6.4 6.4 |
1.67
6.4 6.4 |
|
|
|
|
ZHA-45
|
20～100
20～100 40～200 |
0.14
0.25 0.40 |
-
P P或R |
|
|
|
|
|
|
1.41
6.4 6.4 |
1.14
6.4 6.4 |
|
|
氣
開 |
ZHA-22
|
20～100
40～200 80～240 |
0.14
0.25 0.40 |
-
P或R P |
|
1.5
4.5 6.4 |
|
|
|
|
|
|
|
ZHA-23
|
20～100
40～200 80～240 |
0.14
0.25 0.40 |
-
P或R P |
|
|
1.13
3.38 6.40 |
0.98
2.93 6.4 |
|
|
|
|
|
|
ZHA-34
|
20～100
40～200 80～240 |
0.14
0.25 0.40 |
-
P或R P |
|
|
|
1.18
3.54 6.4 |
1.02
3.06 6.4 |
0.84
2.51 5.85 |
|
|
|
|
ZHA-45
|
20～100
40～200 80～240 |
0.14
0.25 0.40 |
-
P或R P |
|
|
|
|
|
|
0.71
2.12 4.94 |
0.57
1.71 4.00 |
|
